자유형
자유형 신축관
Free Type Expansion Joint
Bellows의 양끝을 규격 Flange, Angle, Flange 또는 맞대기 용접 단관 등으로 제작하며, 주로 저압배관에 사용합니다.
| 용도 |
저압 GAS관, 배기관, DUCT, 연도 등의 신축흡수용, ENGINE 배기관, BLOWER 입출구의 방진용 등으로 사용됩니다. |
| 최고사용압력 |
진공 ~ 20kg/㎠ |
각형
각형 신축관
Rectangular Type Expansion Joint
사각 Duct등의 저압배관에 사용하며 Corner부의 모양에 따라 Miter(Single, Double) Corner Type,
Round Corner Type 및 Camera Corner Type으로 나뉘어 집니다.
| 용도 |
배기관, DUCT, BLOWER 출구 등 |
| 사용압력 |
-0.1 ~ 0.5kgf/㎠.G |
※ 가로, 세로의 크기는 주문에 따라 제작합니다.
강관형
강관형 신축관 단식
| 최고사용압력 |
10kgf/㎠~20kgf/㎠ |
| 주요부재질 |
① BLEEOWS : STS304
② SLEEVE : STS304
③ PIPE & FLANGE : 강관용 CARBON STEEL
스테인레스관용 STAINLESS STEEL |
| 최대온도 |
220℃ |
| 최대신축량 |
Max35mm(-25,+10) |
| 적용규격 |
KS B 1536A |
| 사용유체 |
증기,공기,가스,물,오일 |
강관형 신축관 복식
| 최고사용압력 |
10kgf/㎠~20kgf/㎠ |
| 주요부재질 |
① BLEEOWS : STS304
② SLEEVE : STS304
③ PIPE & FLANGE : 강관용 CARBON STEEL
스테인레스관용 STAINLESS STEEL |
| 최대온도 |
220℃ |
| 최대신축량 |
Max70mm(-50,+20) |
| 적용규격 |
KS B 1536A |
| 사용유체 |
증기,공기,가스,물,오일 |
동관형

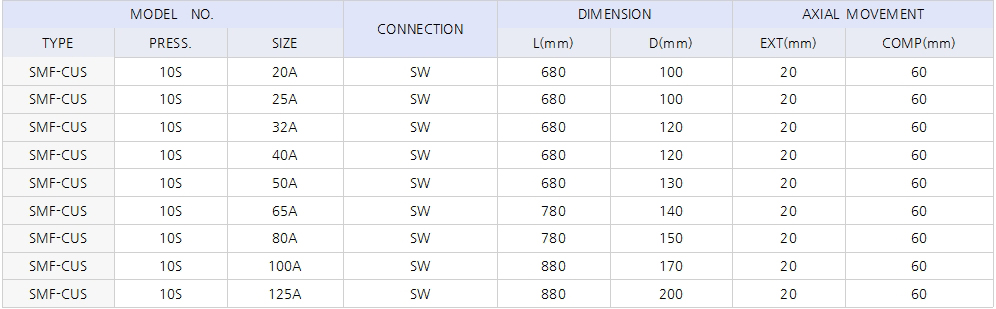

동관형 신축관 단식
Single Type Expansion Joint Copper Pipe
| 최고사용압력 |
10kgf/㎠ |
| 주요부재질 |
①BLEEOWS : STS304
②PIPE : COPPER
③SW : SOCKET WELD |
| 적용규격 |
KS B 1536A |
BASIC SPECIFICATION
동관형 신축관 복식
Double Type Expansion Joint Copper Pipe
| 최고사용압력 |
10kgf/㎠ |
| 주요부재질 |
①BLEEOWS : STS304
②PIPE : COPPER
③SW : SOCKET WELD |
| 적용규격 |
KS B 1536A |
BASIC SPECIFICATION
논메탈
논메탈 익스펜션 조인트
Non-Metal Expansion Joint
고온, 저압의 대형 duct배관, 연도관의 진동흡수, 열팽창에 의한 신축 및 편심 흡수용으로 사용하며
벨로우즈가 석면(또는 고무도포석면), Aℓ-foil, Wiremesh를 조합한 구조로 되어있어 내식성, 내열성 등에 효과가 크다.
사용장소별 용도
매설관형
매설관형 신축관
BURY Type Expansion Joint
지반침하 및 지진 등으로 인하여 관로 파손 대책용으로 토압 및 내진 흡수를 하는 구조로 되어 있습니다.
콘트롤링형

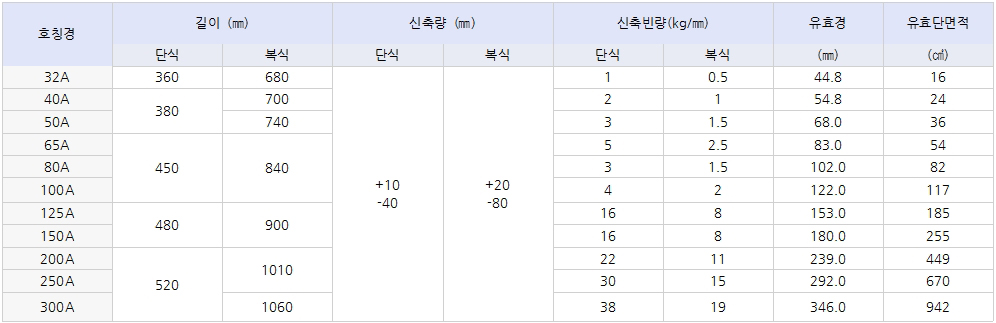

콘트롤링형 신축관
Control Ring Type Expansion Joint
Bellows의 곡부에 Ring을 삽입하여 각 Bellows가 균등 작동할 수 있게 하는 동시에 Bellows의 내압 강도를 보강하여 고압에 견딜 수 있게 한 구조입니다.
| 최고사용압력 |
진공 ~ 20kg/㎠ |
| 최고사용온도 |
300℃ |
| 시험압력 |
1.5×최고사용압력 |
| FLANGE |
KS규격에 따름 |
| 주요부재질 |
① FLANGE : SS41, SF, 45
② BELLOWS : STS304
③ CONTROL RING : GC20, SS41
④ FLANGE : SS41 |
※ 상기치수표외의 제품은 500A까지 주문제작 합니다.
유니버설형
유니버설형 신축관
Universal Type Expansion Joint
Tie Rod에 의해 내압추력에 견디게 되어 있으며 양끝 Bellows의 각 변위에 의해 축직각 변위를 흡수토록 설계된 제품입니다.
| 용도 |
고정되지 않은 복작한 배관, 기기와의 접속, 저유 TANK 등의 지반침하 대책용 |
| 사용압력 |
진공 ~ 20kg/㎠ |
힌지형
힌지형 신축관
Hinge Type Expansion Joint
Bellows의 측면에 설치된 Hinge, Arm, Hinge Pin에 의해 내압추력에 견디게 되며, Bellows가 각변위로 작용, 배관의 신축을 흡수하는 구조로 되어 있습니다.
밸브접합관
밸브접합관 (양악 신축관)
내관 및 외관에는 Guide Flange를 이용하여, 이탈방지용 STUD BOLT/NUT가
설치되어 있어 수평 방향의 신축량이 크고, 조정이 간편합니다.
저온, 저압에 주로 사용하고 고무패킹 교체가 가능합니다.
밸브접합관 대체품은 기존의 제품이 시간이 경과함에 따라 패킹이 경화되어 누수가
쉽게 발생하는 반면 본 제품은 고무패킹이 필요하지 않아 유지보수가 절감 됩니다.
※ 고객의 주문사양에 따라 제작 가능합니다.
※ 기타 문의사항은 본사 담당자와 상담하십시오.
|
|
|
|
